風管溫濕度傳感器安裝位置指導

濕度傳感器會受到空氣流速的影響，傳感器附近的空氣流動速度不應該大于10m/s
注意：安裝傳感器時采用穿孔的保護罩或者蓋子（例如鋼制保護套管）

避免安裝在流動死區（如果沒有氣流，可能引起過飽和狀態）

重要：如果傳感器安裝在負壓管道內，氣體可能從外部抽進設備以及安裝孔。（為了防止讀數不準，應當有效密封）

每一個濕度傳感器的下游方向都應該留有一個測試孔 推薦直徑：40mm

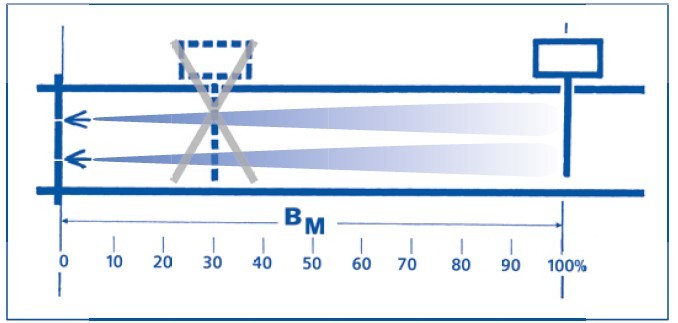

加濕測量的距離BM

BM是加濕器和濕度傳感器之間的距離，目的是保證空氣100%吸收加濕器噴出的水份。所需的距離由水量、空氣流速和加濕系統共同決定。如果傳感器安裝距離不夠，可能會產生無效讀數。

例如：由于錯誤的位置，傳感器只測量到系統中30%的水量，因為只有這么多水量完全以水汽形式被空氣所吸收。傳感元件將被弄濕，產生錯誤讀數，甚至損壞。

絕熱加濕測量的距離

該圖表適用于冬季，入口側空氣的絕對濕度為1.5g/kg，送風溫度為18℃

方法：確定左側的空氣流速（例如2.0 m/s），從這一點向右引出一條直線，沿著該直線確定濕度的增量（例如Δx = 10 g/kg）
在兩條直線交匯處，畫一條垂線，根據最底部的數據就可以讀出加濕測量所需要的距離BM

蒸汽加濕器的加濕測量所需的距離BM

在加濕器和傳感器之間需要一段距離，用于空氣在傳感器測量濕度之前吸收蒸汽。這一距離在圖上標為BM。加濕器和濕度傳感器之間的最小距離必須至少為BM。

方法：確定圖表右側的濕度增量（例如4.5 g/kg），
從這一點向左引出一條水平線。確定底部的最小空氣流速（例如1.9 m/s），從橫坐標上該點向上畫一條垂直線。
從兩條線的交點向斜上方以平行于現有斜線的角度向上引線，隨后根據與左側縱坐標相交的點讀出所需的距離BM（例如8.5 m）

平均濕度測量

將濕度傳感器放置在旁通風管上可以更為有效測量平均濕度、相對濕度或者絕對濕度。并且在下列情況下推薦使用：
溫度或者濕度出現分層狀態。當然，濕度測量所需的合適的距離BM同樣必須保證
