電動調節閥安裝指導

閥體安裝注意事項

（1）   閥體應水平安裝于一次熱媒的入口處，閥桿朝上，確保執行器可垂直于水平面安裝。

（2）   閥體前應安裝過濾器，且直接與過濾器對接,選用高目數過濾器；前后安裝手動截止閥。

（3）   閥側應安裝旁通，并安裝手動截止閥。

（4）   若閥前蒸汽壓力過高，應安裝減壓閥，將蒸汽調至設計或最佳工作范圍內。

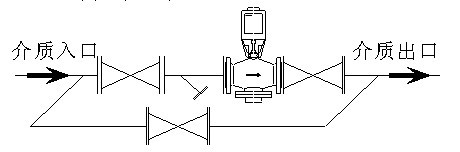

標準安裝方式如下：

建議：

a：如蒸汽壓力偏高，建議閥前安裝減壓調壓閥，若過高，則必須安裝減壓閥。

b：如閥前無溫度壓力表，建議加裝，以便分析設備工作狀況。

c：閥體口徑≥DN100，建議主干管道安裝固定支架，或下部安裝活動支架。

執行器安裝注意事項

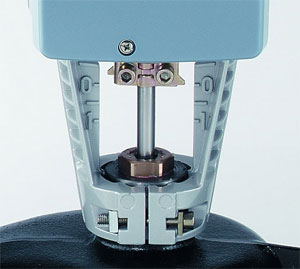

1、閥桿與執行器的連接

（1）閥桿與執行器連接螺、卡槽對正。

方法：只預緊閥座處卡件，用手動拉升閥桿至 頂部，自然找正。

（2）閥桿頂部環槽與SQX..SKD..執行器中凹槽對正，且兩側螺栓平均用力緊固。

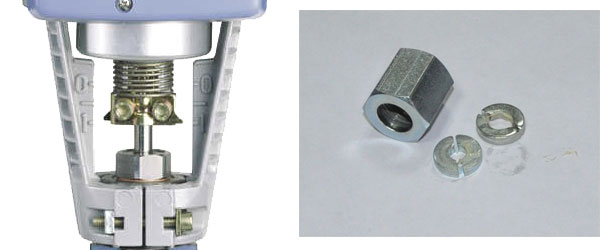

（3）閥桿頂部半月卡環與SKB..SKC..執行器連接只用1個；另一個不可放置于閥桿頂部，否則相當于閥桿加長，導致關閉不嚴。

2、閥座與執行器連接

      閥桿連接好后，用內六方將執行器卡子背死緊固，緊固時兩側平均用 力，以免隔熱架產生內應力。

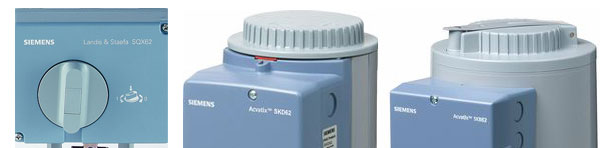

3、連接好后，將執行器打入自動狀態，方可通電使用。

SQX..旋鈕彈起，方為自動。

SKD..頂部旋鈕下的紅色指示縮回，方為自動。

SKB..SKC..頂部搖柄扣入頂槽中，方位自動。

西門子溫控閥線路連接

1、嚴格按接線圖連接

2、注意工作電源電壓：西門子電動執行器電源有AC24V和AC230V，接線時請注意查看產品說明。

3、注意工作電源極性：G/G0不可接反

4、注意電源線與信號線：G/G0與Y/M不可接反

5、注意執行器信號線（Y/M）是由控制器輸出端接入，(Y1/M)而非控制器的輸入端（X1/M），更非傳感器端子（B/M）

6、接完線后必須將執行器恢復自動，方可通電運行

7、運行前檢查信號輸入類型（0…10VDC/4…20mA）

（1）SQX62:通過接線端子調整

（2）SKD../SKB../SKC..通過DIP薄碼開關選擇（默認為0..10VDC）

8、通電后，先做行程校驗

（1）SQX62:通過按鍵進行行程校驗

（2）SKD../SKB../SKC..通過線路板孔短接方式

綠燈閃爍未校驗中

綠燈亮未校驗后閥門可與執行器匹配

紅燈亮未閥門堵塞

9、執行器對外接線：

（1）執行器側部敲落孔處接線后要塞封，防塵、防潮。

（2）接線出執行器后保持“U”性彎狀態，以免空氣冷凝水進入

（3）敲落孔開孔時小心用力，以免劃傷線路板

 10、執行器與控制柜走線：

（1）建議用RVVP兩芯、三芯、四芯多交屏蔽信號線

（2）30m內連線建議用0.75mm2，50m內連線建議用1.0mm2

（3）走線盡量避開大型電機、動力電纜

（4）走線可與動力電纜之間垂直跨越，盡量避免平行走線

（5）走線諾不可避免動力線纜間段性平行，保持30cm以上間距

（6）走線盡量走橋架內火穿線管內

（7）接線調試后，執行器接線盒前蓋一定扣平，并緊固螺絲以 免進水受潮

外部環境對西門子溫控閥的影響

1、環境溫度的影響

• 執行器允許的環境溫度≤55℃；

• 閥體、換熱器、管道注意保溫；

• 機房保持通風或?qū)崟r(shí)換氣通風；

• 避免陽光直射

2、環境濕度的影響

• 執行器允許的環境濕度≤95%h.r，不得有濕氣露水

• 謹防機房管道。設備跑冒滴漏

• 注意凝結水二次揮發

• 機房保持通風或?qū)崟r(shí)換氣排風

• 注意門窗防雨，建筑漏水

3、露天安裝導致的故障

• 結冰：冬季室外低溫，設備不用時，內部存水，結冰膨脹

• 紫外線照射：塑料件電子件易老化

• 雨水：導致線路板燒壞，金屬件生銹

• 灰塵：線路板積垢，機械件阻塞

4、安裝位置注意事項

• 不要太高，不便于調試、維修、更換

• 避開調節閥上部管線，尤其是管道法蘭、活結等管件接口，以免漏水損壞執行器

• 執行器應狀語閥上部，以免漏水損傷執行器

• 閥體安裝切忌裝于管道U型底部或設備能夠凝水倒流處，以免溫控閥閥體內存水，造成二次通汽時產生汽錘

西門子開機運行及維護保養

開機運行

• 設備初次運行時，由于暖管及二次水大幅提溫要求，溫控閥會處于急劇滿負荷運行，導致?lián)p傷;

• 建議由旁通過汽、過水，待二次側溫度升至接近設定值時，在關閉旁通（注意旁通一定要閉死）;

• 新管網，系統投入運行一段時間，請務必清理過濾器，以免堵汽堵水沖壞;

• 注意操作時，蒸汽閥慢開快關，水閥慢開慢關.

維修保養

• 溫控閥運行時，定期檢查，及時排除故障

• 設備停機后，檢修保養

• 設備開 前，檢修保養

• 設備長時間停用時，注意定時檢查，改善機房環境，對于易積灰、易生銹部位的清理防護

• 須由經過學習培訓的專業技工驚醒操作和維保養
