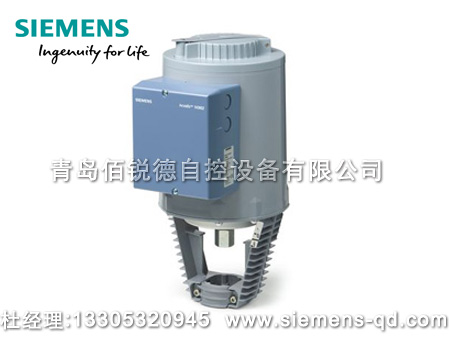

西門子電動液壓閥門執行器 SKC62 SKC60

用于西門子二通閥和三通閥 VVF... 和 VXF... 系列型號的閥門執行器，驅動行程為 40 mm。

? SKC62...: 工作電壓 AC 24 V, 控制信號DC 0…10 V, 4… 20 mA 或 0 ... 1000 Ω , 具有彈簧復位功能
? SKC60: 與SKC62 相同, 但是沒有彈簧復位功能
? SKC62U: 與SKC62 相同, 但是通過 UL認證
? SKC62UA: 與SKC62U 相同, 但是增強功能性(行程限位控制, 可調起始點 和工作范圍的順序控制和工作方向的選擇)
? 線性或等比例流量特性的選擇
? 閥位反饋
? 行程較驗
? LED 狀況顯示
? 強制控制功能
? 有手動調節和位置指示功能
? 調節力量可達 2800 N
? 直接安裝在閥門上，不需要調節
? 可通過附加輔助開關、閥桿加熱元件和機械行程逆變器來增強功能性
? SKC62U 和 SKC62UA 通過UL （美國電器質量標準）認證.

應用

用于西門子二通閥和三通閥 VVF... 和 VXF... 系列型號的閥門執行器，驅動行程為 20 mm 或 40 mm 。
? 應用領域符合 IEC 721-3-3 （國際電工委員會721-3-3規定） 3K5 類
? 環境溫度: ?15 ... +55 °C
? 閥內介質溫度: ?25 ... +220 °C
>220 ... 350 °C: 用于閥門的專用擴展 < 0 °C: 要求使用閥桿加熱元件 ASZ6.5

功能

? 電動液壓執行器，不需要維護
? 通過泵、壓力缸和活塞開啟閥門
? 通過彈簧復位和旁通閥關閉閥門
? 有手動調節和位置指示功能
? SKC62... 具有彈簧復位功能，符合DIN 32730 標準
? 標準電子版： – 控制信號的可選性 (DC 0 ... 10 V / 4 ... 20 mA / 0 ... 1000 Ω) – 流量特性的可選性 (等比例 / 線性) – 閥位反饋 – 行程較驗 – LED 狀態顯示 – 通過端子Z 的強制控制
? SKC62UA 功能增強版： – 行程限位控制 – 可調起始點和工作范圍的順序控制 – 工作方向的選擇 (正向動作 /反向動作)
? 有輔助開關的安裝空間
? 如果需要可使用閥桿加熱元件
? 如果需要可安裝機械行程逆變器 (只適用SKB...)
? SKC62U 和 SKC62UA 執行器通過UL （美國電器質量標準）認證

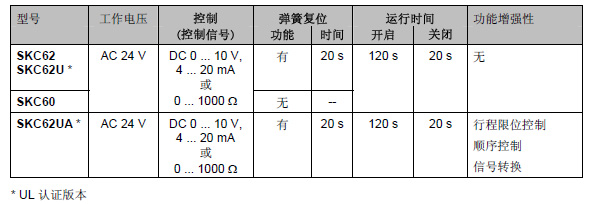

型號

附件

ASC1.6  輔助開關
ASZ6.5   閥桿加熱元件 AC 24 V
ASK51    機械行程逆變器 (只適用SKB...)

技術

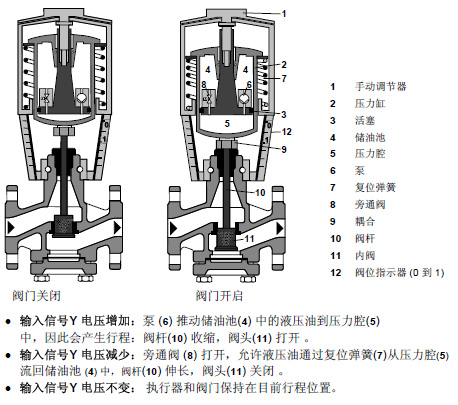

電動液壓執行器原理

SKC62和SKC60執行器的電子草圖

彈簧復位功能

SKC62執行器，出廠時設有彈簧復位功能，如果斷電或沒有控制信號時，彈簧復位使執行器回到?0%? 行程位置。
SKC60 沒有彈簧復位功能，斷電時，執行器維持在原有的行程位置。
