風道相對濕度（高精度）和溫度傳感器 QFM3150/MOD 帶Modbus RTU

● Modbus RTU （RS-485）
● 整個測量范圍內的高測量精度
● 通過按鈕和 ClimatixTM 控制器進行 On-event 尋址
● 撥碼開關設置（結合其他控制器）

用途

風管傳感器用于通風和空調設備，在這些設備中，測量相對濕度需確保高精度和快速響應。測量范圍涵蓋整個 0…100% 的濕度范圍。
例如：
● 造紙、紡織、制藥、食品、化工和電子等行業的倉儲和生產設施。
● 實驗室
● 醫院
● 計算機和電子數據處理（EDP）中心
● 室內泳池
● 溫室
傳感器可用作
● 送風或排風控制傳感器
● 限制傳感器，在蒸汽加濕器后側，最大限度限制送風濕度
● 限制傳感器，例如，用于顯示測量值或連接樓宇自動化和控制系統技術

電纜進線通過傳感器附帶的 M16 螺紋進線管固定到殼體上。
傳感器通過附帶安裝法蘭進行安裝。法蘭套入浸入桿且根據所需的浸入長度進行固定。

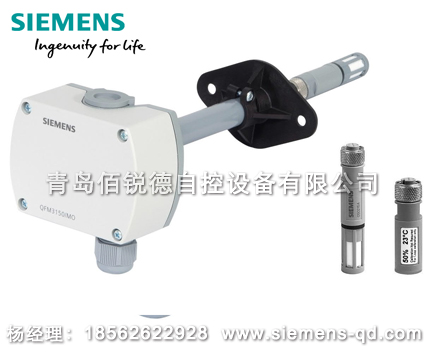

服務組件 AQF3153
服務組件包括三個未配備傳感器元件的測量探頭。每個測量探頭向基本設備發送包含預定溫度
和濕度值的信號：
● 85 % r.h., 40 °C
● 50 % r.h., 23 °C
● 20 % r.h., 5 °C
輸出信號為固定值。這些值和測試功能具有相同的精度。測量探頭可以在操作過程中互換。

安裝

將傳感器安裝在風道壁的中心。如應用到蒸汽加濕器， 傳感器距加濕器的距離最小為 3 米，
最大為 10 米。
如具體應用涉及露點偏移，則將傳感器安裝在排風風道中。
將法蘭安裝到風道壁上。然后，將法蘭套至傳感器上并緊固。
● 為確保達到 IP54 的防護等級，安裝傳感器時電纜入口必須朝下！
● 測量探頭內部的傳感元件對沖擊非常敏感。安裝過程應避免此類影響。

技術參數

工作電壓：AC 24 V ±20 % 或 DC13.5…35 V 或AC/DC 24 V 2 級 (US)
通信方式：Modbus RTU （RS-485）
測量范圍：0...100 % r.h.
溫度范圍：-40…70 °C
時間常數：2 m/s 流動空氣中，< 3.5 分鐘
測量精度
濕度
0...100 % r.h. 時 ±2 % r.h.
溫度
23 °C 時 ±0.3 K
15...35 °C 時 ±0.6 K
-35...50 °C 時 ±0.8 K

接線端子

G   工作電壓 AC 24 V±20% 或 DC 13.5...35 V
G0  接地端
+   RS485 Modbus A
-   RS485 Modbus B
Ref  隔離接地端

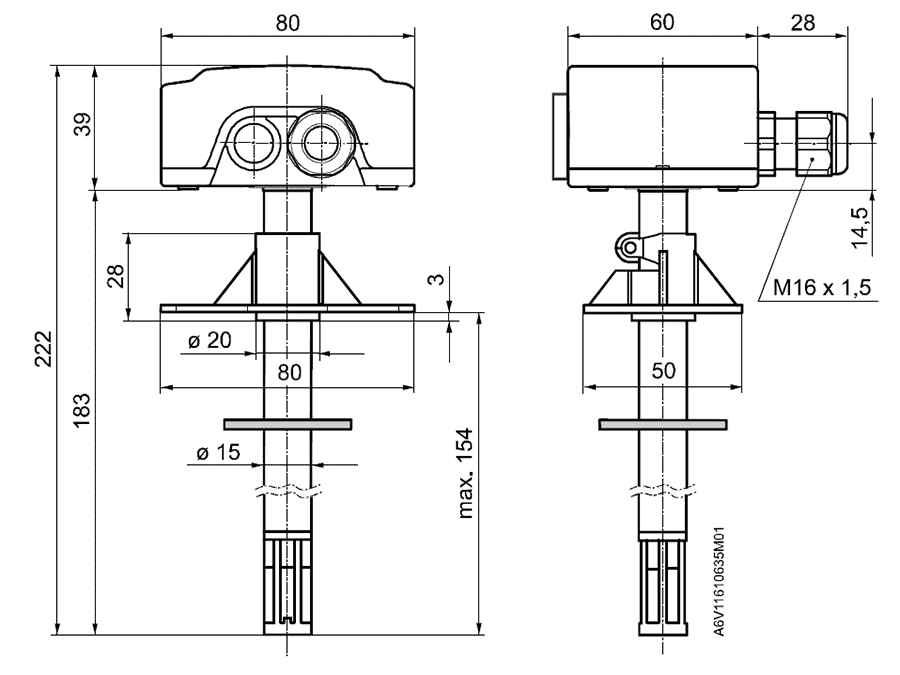

尺寸
