Symaro?

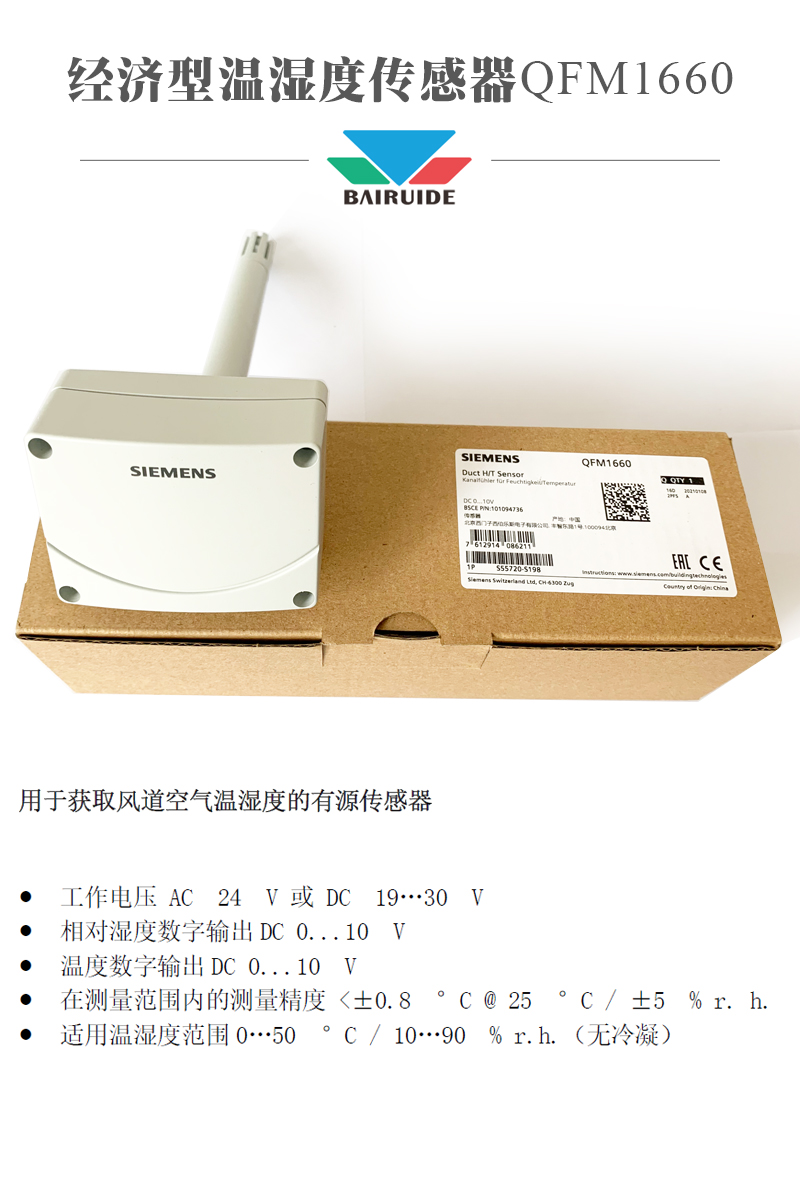

西門子風道溫濕度傳感器 QFM1660
用于獲取中央空調風道空氣溫度和濕度的有源傳感器

QFM1660 傳感器適用多數暖通空調控制器，通常應用于樓宇通風和空調設備。

QFM1660 傳感器的主要特性如下：

? 工作電壓為 AC 24 V
? 相對濕度數字輸出DC 0...10 V
? 溫度數字輸出DC 0...10 V
? 在測量范圍內的測量精度 <±0.8 °C @ 25 °C / ±5% r. h.
? 適用溫濕度范圍0…50 °C / 10…90% r. h.（無冷凝）

技術參數

電源	工作電壓： AC 24 V ±20% 頻率： 50 Hz @ AC 24 V 功耗： ≤1 VA
濕度傳感器的性能參數	適用范圍： 10…90% r. h.（無冷凝） 測量范圍 ：10…90% r. h. 測量精度 10...90% r. h. @ 25 °C/20 °C ： ±5% r. h. 輸出信號：線性（端子 U1） DC 0...10 V，對應 0...100% r. h.
溫度傳感器性能參數	測量范圍： 0...50 °C AC24V時的測量精度： ±0.8 °C @ 25 °C 輸出信號：線性（端子U2） DC 0...10 V，對應 0...50 °C
防護參數	外殼防護等級： IP 42（根據 IEC 60 529，在安裝狀態下） 安全等級： III 級（根據 EN 60730）
端子	接線端子：1 × 2.5 mm2 或2 × 1.5 mm2
環境條件	運行   根據 IEC 60721-3-3 氣候條件：Class 3K5 溫度（帶有電路板的外殼）：0...50 °C 濕度：10...90% r. h. 機械條件：Class 3M2  運輸    根據 IEC 60721-3-2 氣候條件：Class 2K3 溫度：?20...60 °C 濕度:5…95% r. h. 機械條件:Class 2M2
材料	底座/上蓋/塑料管/過濾管: ABS 包裝: PAP 20 瓦楞紙
標準	電磁兼容性 抗擾度 EN 61 000-6-2 放射性 EN 61 000-6-3
重量	含包裝重量: 160g

工程注意事項

在有 EMC 問題的環境中，必須使用屏蔽防護電纜。
在次級供電線路和信號線中必須采用雙絞線。

接線端子

G，G0 工作電壓 AC 24 V (SELV) U1 數字輸出 DC 0...10 V，對應相對濕度 0...100% U2 數字輸出 DC 0...10 V，對應溫度 0...50 °C Gu 信號接地（內部連接 G0）
